LED显示屏项目方案显示屏系统概述

      本系统由显示屏控制系统、显示屏体、显示屏钢结构框架等组成，根据要求，现提供P10mm单红显示屏、P16单红显示屏、全彩屏。（室内室外均可设计）方案一：采用钢结构固定（报价见附件一）1.     显示屏结构：考虑在屏体挂靠的安全性，选择钢结构边框外加不锈钢包边，2.     显示屏尺寸：9.28M*0.64M =5.93㎡3.     显示密度：10000点㎡4.     模组结构尺寸：320m x 160mm5.     功能：可显示文字表格等任何可以在电脑上显示的内容；具有亮度手动、自动调节，多画面分割等多种编辑功能方案二：采用铝合金边框固定（报价 附件二）1.     显示屏结构：结合成本方面考虑，选择铝合金边框2.     显示屏尺寸：9.28*0.64m =5。934㎡3.     显示密度：10000点㎡4.     模组结构尺寸：320m x 160mm5.     功能：可显示文字表格等任何可以在电脑上显示的内容；具有亮度手动、自动调节，多画面分割等多种编辑功能
一、P10mm户外显示屏参数：
1．1LED灯规格：
      色彩型号波长λd亮度Iv角度描述RED红台湾光磊620-630nm600-720mcd90度1个
 1.2模组规格
      No项  目参 数/规 格1模组名称P10模组2模组尺寸320mm x160mm3像素点间距10mm4单点控制方式4扫恒压驱动5像点构成1R
 1.3屏体规格
      No项   目技 术 参 数1有效显示面积9.28m*0.64m =5.93㎡2显示分辨率800×64=512003显示密度10000像素/㎡4最佳视距12M—60M5灰度等级无6显示颜色单红色7可视角度90度8可视距离12-60米9亮度2000cd/㎡    10控制方式异步卡11刷新频率≥120HZ12扫描频率200 hz13换帧速度>60HZ/s14输入方式计算机及其它外设，PAL/NTSC/SECAM,  S-Video；VGA；RGB；Composite Video；SDI等.15显示内容文字 表格及其它。16软件环境要求WINDOWS操作平台17最大亮度2000cd/㎡18控制距离单膜光纤传输< 30km5类线      < 100m19最大功耗350W/m220平均功耗150W/m221屏体重量30KG/m222平均无故障时间5,000小时23连续工作大于48小时24使用寿命100,000小时25工作环境温度：-20至+70度，湿度10%-95%rh26失控点<1/1000027工艺特点整屏误差小于3mm;相邻单元误差小于1mm。具防潮、防尘、防腐、防静电、防雨水、防雷、同时具有过流、短路、过压、欠压保护功能。28均匀性像素光强、模块亮度均匀，均匀性可达97%29箱体防护等级IP65

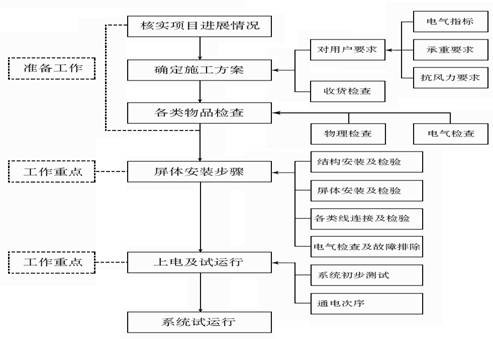

 二、软件介绍：组成：主要由节目制作软件、节目编辑软件、节目播放软件和视频控制软件等组成；该软件具有功能：制做宣传口号、通知、通告等。三、施工步骤流程图

      1、工程布线○ 安装国家工程布线规范敷设线缆,通讯线缆与动力线缆分管铺设，避免电磁的干扰，有效提高数据传输的可靠性。○ 检查由甲方敷设的供电线路和配电容量是否符合屏体供电的要求。○ 控制线路严格安装施工方案进行实施,并尽量预留足够的长度和备用线路。○ 线路铺放必须隐蔽美观,并尽力走最短的路线,尽量避免和极少中间接线。
      2、对货物的清点和开箱检验○根据合同最终签订的物品清单，检查货物在运输过程中，是否有遗失或物理损伤等意外发生;若有,我司会及时采取相应的处理措施，确保客户的利益不受损害。
三、显示屏安装1、检查框架的加工和安装是否满足设计要求；2、检查框架结构的垂直度和平整度，确定安装的水平基准；3、把每个单元模组用螺丝紧固；
      4、屏体安装完成后必须采用各种可行的方法和手段检查平整度,必须对不和要求的部分进行局部调整；
      5、加强对显示屏施工时各过程的质量和精度的控制，以提供安装质量。
四、系统试运行及测试
      1、通电及初步测试整个系统搭建完成之后，请先检查各信号线和数据线连接是否正常，当全屏检查完成并确认无误后，然后给整个显示屏供电。
      2、系统试运行   每一块单元板在出厂之前都经过老化试验，单元板经过严格的温度试验、老化试验以及振动试验等，因此系统成功搭建后即可长时间可靠运行。显示屏正常工作应满足如下环境条件：
交流工作电压220V/380V,  50/60Hz工作环境温度低温-25℃；高温+60℃相对湿度10% - 90%
      5、控制尺寸公差◇屏体竖向平整度：<1mm◇模块平整度：<0.5mm◇模组拼缝：<0.5mm◇构件平整度：<0.5mm◇屏体竖向边缘垂直度：<2mm 四、项目安装工期：自合同签订之日起根据实际屏体大小而定。
       五、售后服务我们承诺，对于我们提供的设备提供2年的免费保修、终身跟踪服务◆质量保修期自项目竣工日,屏体经48小时试运行之后验收合格算起。◆ 在免费保修期间，一切由于元器件质量原因或生产安装工艺原因引发的故障我们将无条件的免费维修，违反操作规程或国家规定的不可抗拒的外部因素除外。◆ 免保期结束后，我们继续提供产品终身维修服务，服务费酌情收取。◆ 免费更新显示系统应用软件。◆ 对用户提出的维修和帮助要求给予最快的响应。◆ 需要返厂维修的设备，返修期不超过15日。 六、系统操作员培训培训的目的是训练系统操作员。通过训练后便他们能够熟练的操作本系统，并能处理一些基本故障。我公司对此次LED显示屏工程进行1人/次的免费培训，培训内容为： LED光电显示屏工作原理； 计算机及辅助系统的操作（计算机基础知识和WINDOWS操作）； 系统控制器及显示屏的操作； 显示软件及相关的应用软件的安装、维护、日常操作； LED光电显示屏日常管理、常见故障诊断及维修方法；
